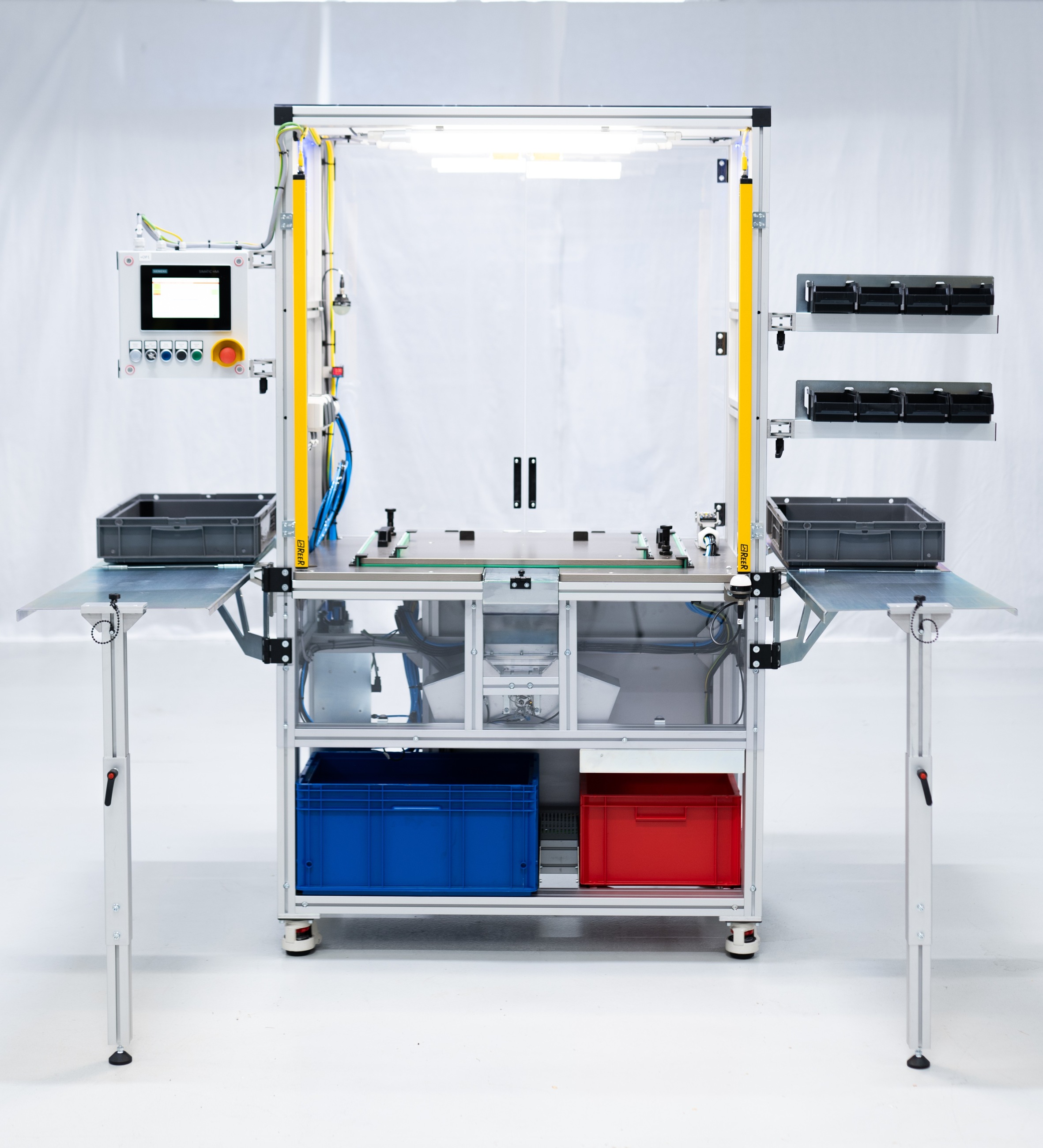

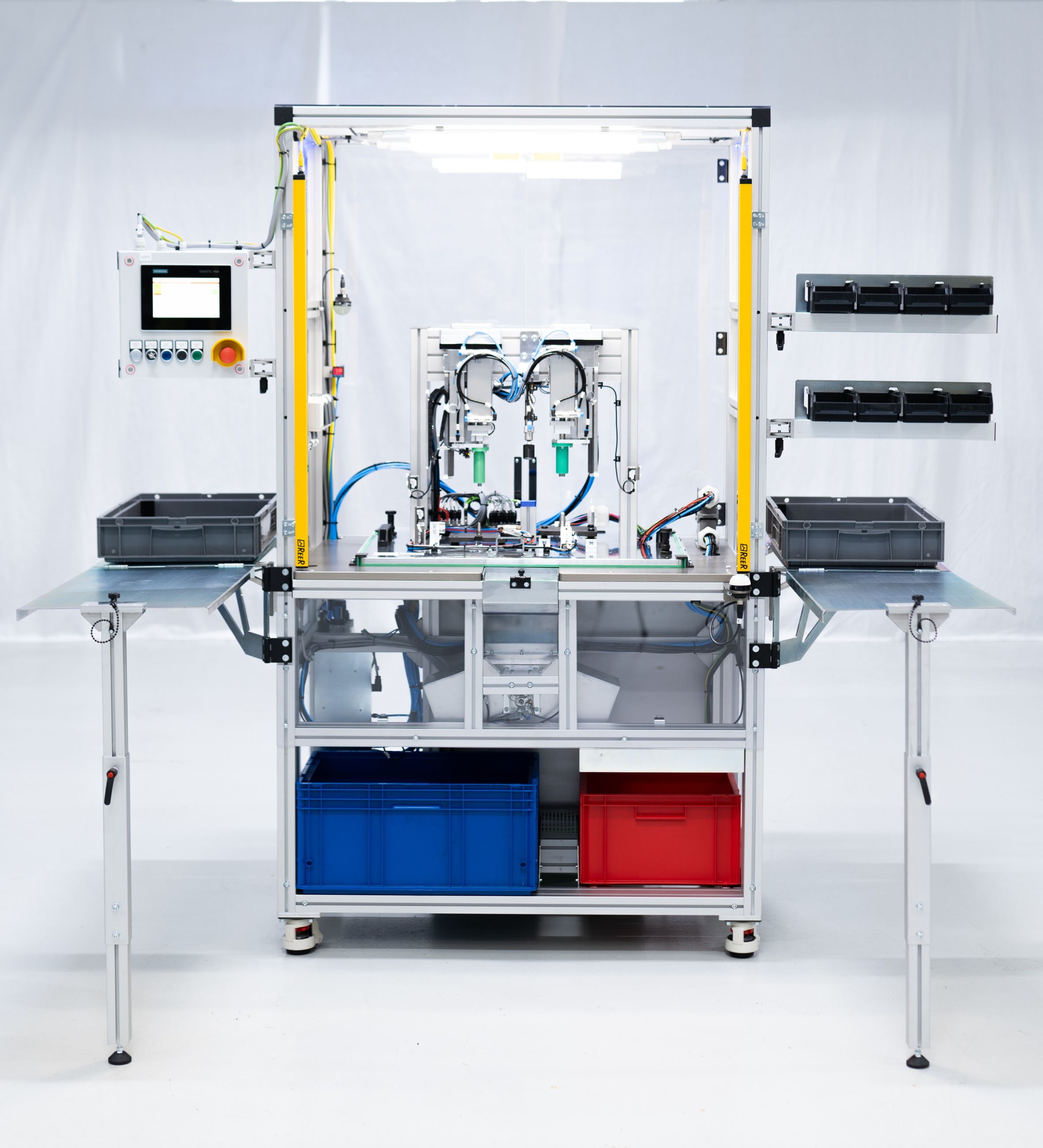

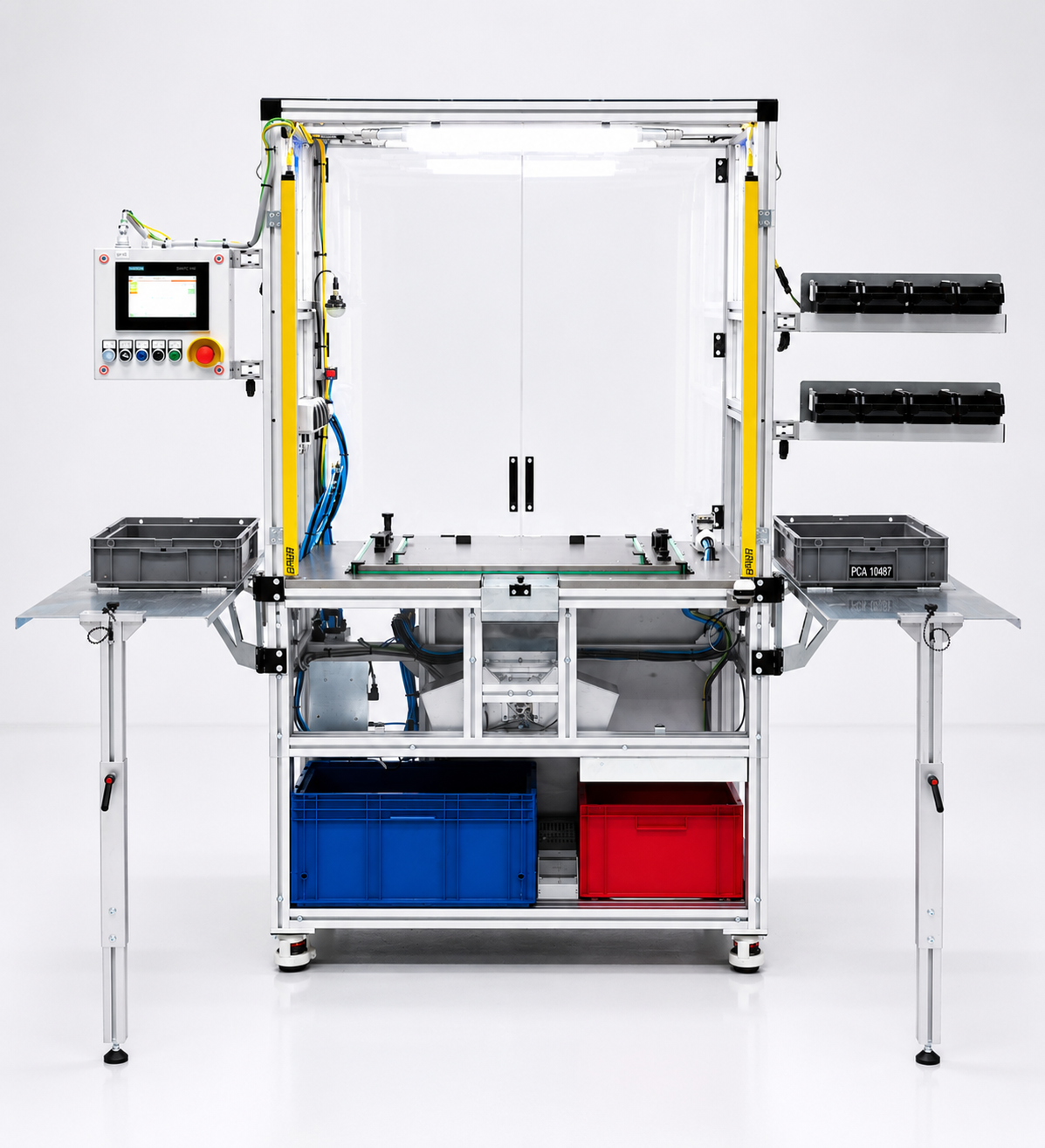

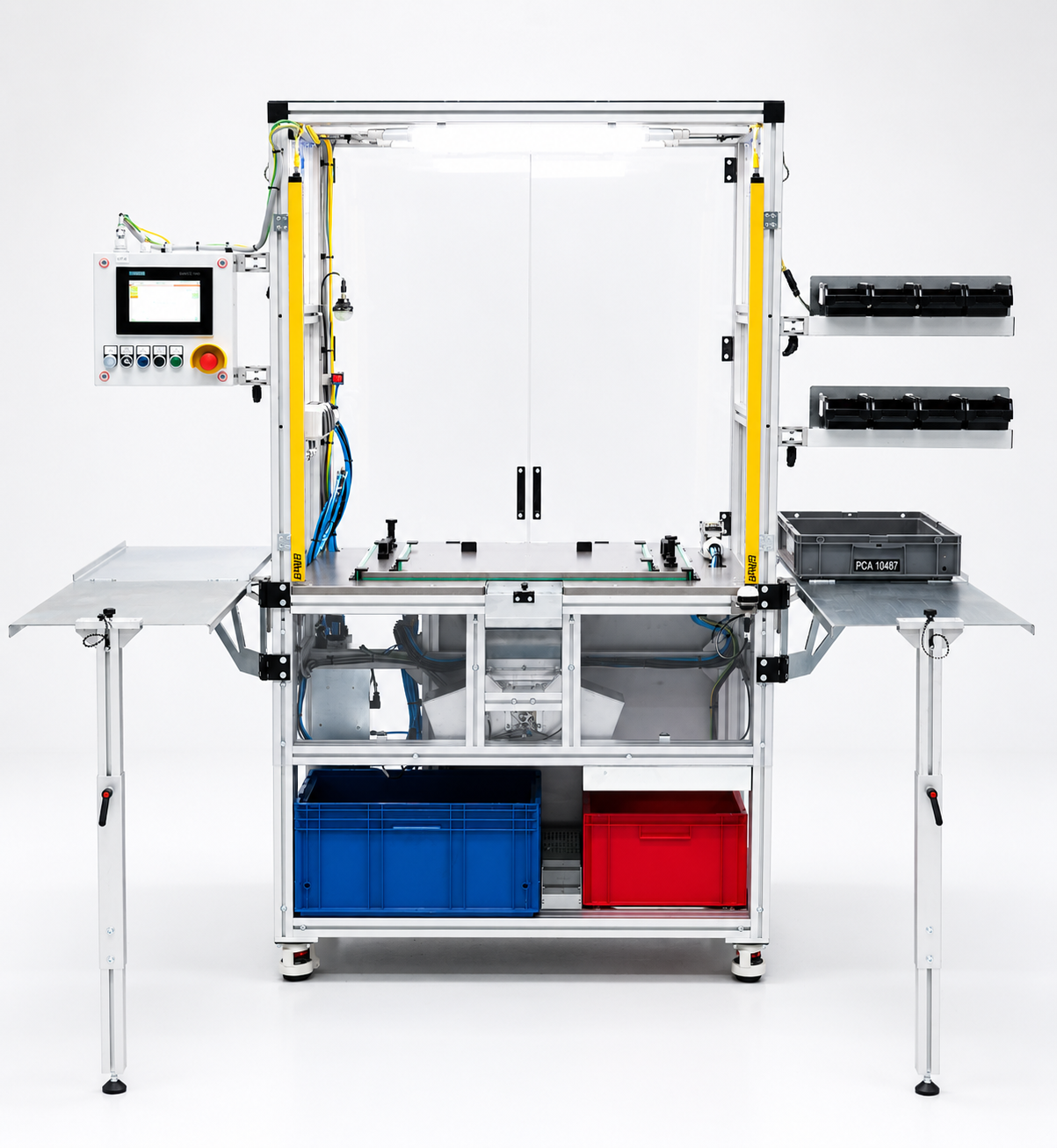

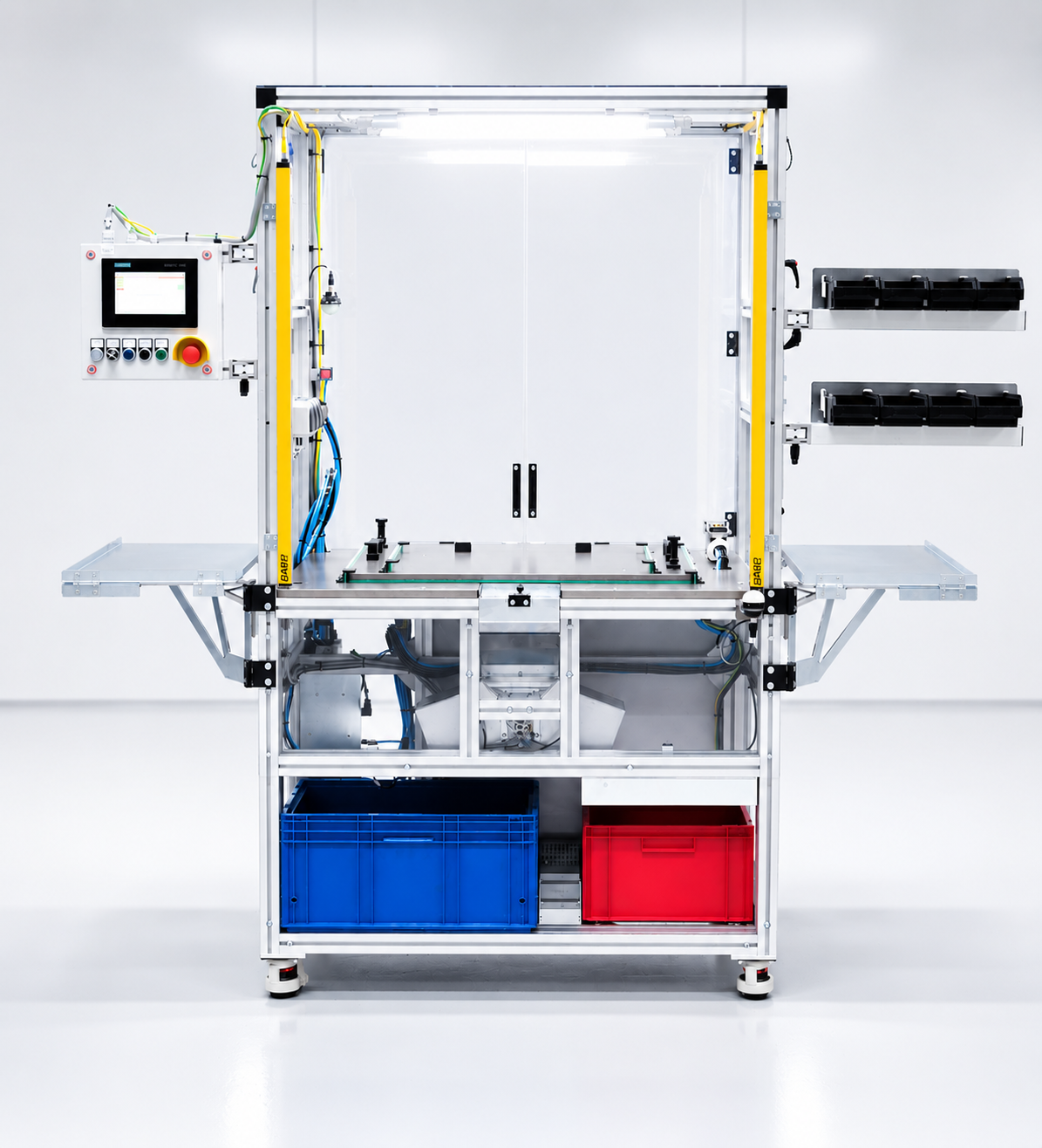

MAPRO STANDARD

Jedna stanice, mnoho výrob

Díky systému véměnných matric vám jedna stanice poslouží pro mnoho různých výrob a je tak vhodná i pro malosériové výroby

Založení a aktivace (výměna) matrice trvá méně než 5 minut

Pokud stanici nepotřebujete, jednoduše ji přemístíte a uskladníte

Ceník

• Rozměry (ŠxHxV): 1200 (s rozloženými policemi 2150) x 950 x 2050 mm
• Hmotnost (bez matric): 350 kg
• Maximální rozměry matrice (ŠxHxV): 800 x 600 x 580 mm

Bezplatné konzultace: Martin Řezníček | reznicek@mapro.cz | +420 605 555 232

Rozměry a hmotnost

• Rozměry (ŠxHxV): 1200 (s rozloženými policemi 2150) x 950 x 2050 mm
• Hmotnost (bez matric): 350 kg
• Maximální rozměry matrice (ŠxHxV): 800 x 600 x 580 mm

Základní funkce

• Rychlovýměnný systém matric (rychloupínky na základové desce, Harting konektory s klíčováním a program s automatickým rozpoznáváním vložené matrice)
• Přehledná vizualizace pro snadné ovládání
• Přihlášení operátora heslem nebo NFC
• 3 úrovně uživatelských oprávnění (operátor, seřizovač, administrátor)
• CE prohlášení o shodě

Komponenty

• Základový rám z hliníkových profilů 45 x 45 mm
• Ochranné krytování z polykarbonátu tloušťky 5 mm
• Pojezdová kola otočná s aretační patkou, výškově stavitelná pro vyvážení do roviny
• PLC řízení řady Siemens S7 1500
• Operátorský panel SIMATIC HMI TP700 COMFORT - 7" se signalizací OK/NOK dílů

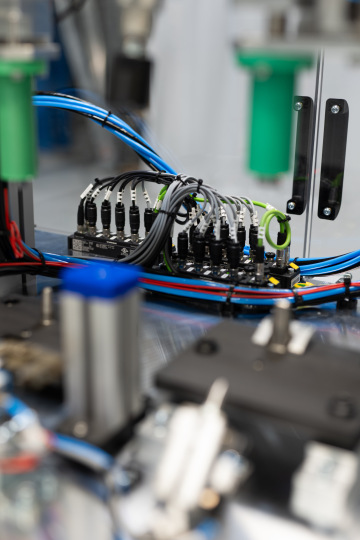

• Ventilový terminál FESTO řady MAPAS

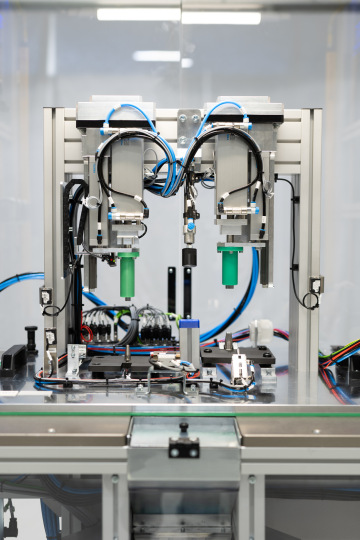

• Základová deska pro uchycení matric

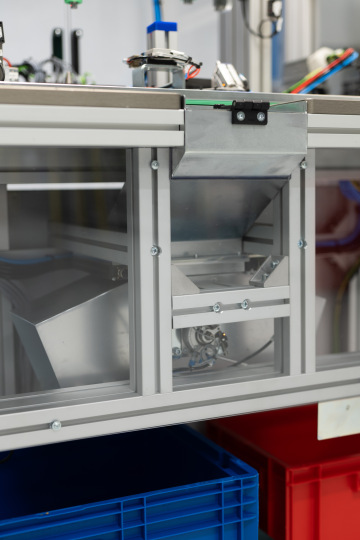

• QS klapka pro třídění OK/NOK dílů řízená PLC s průchodovým čidlem a počítadlem kusů
• Box OK dílů s kontrolou přítomnosti
• Zamykatelný box NOK dílů s kontrolou přítomnosti
• Světelná signalizace plnosti OK a NOK boxů
• LED osvětlení + vypínač a zásuvka na 230V
• Standardizovaný elektrorozvaděč s rezervou pro rozšíření
• Světelná signalizace stavu stanice tříbarevným majákem
• Optické bezpečnostní závory

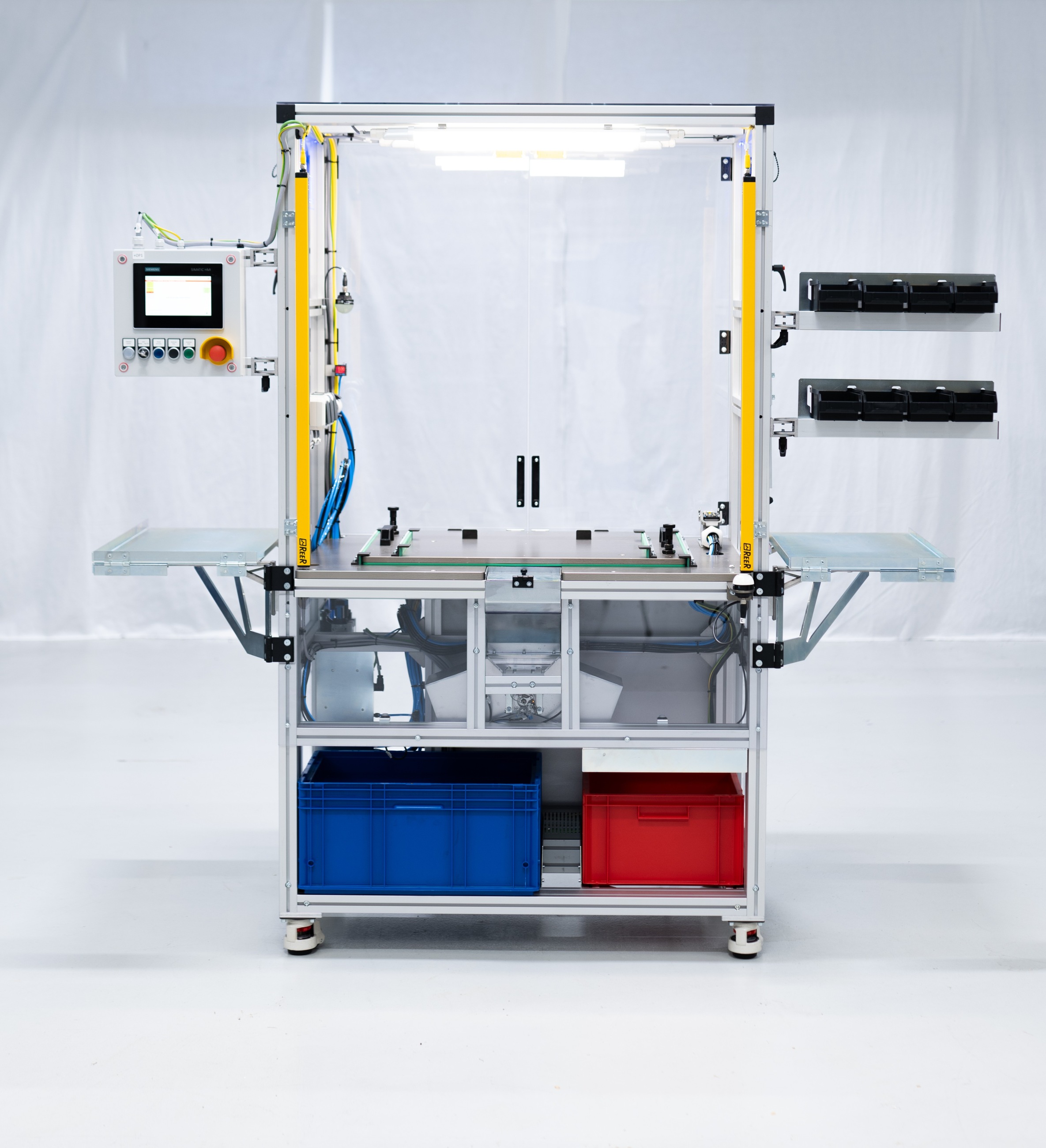

• Sklopné odkládací police po obou stranách pracoviště

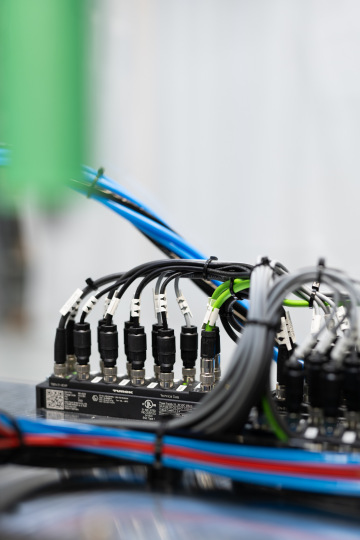

• Rychle výměnné konektory Harting řada HAN - kombinované pro elektro i pneu

Popis výrobního procesu

1. Operátor (nebo robot) manuálně založí konkrétní díly do přípravků na matrici, přípravky jsou designovány v souladu s filozofií poka-yoke a minimalizují nároky na dovednosti a pozornost operátora
2. Čidla zkontrolují přítomnost všech dílů
3. Operátor (nebo robot, nebo PLC) spustí chod stanice, ta uzamkne díly a vykoná automatický, předem definovaný výrobní nebo kontrolní cyklus sestávající z jedné nebo více operací
4. PLC vyhodnotí, zda je výstupem cyklu OK, nebo NOK výrobek
5. Konec cyklu, poté se všechny operace opakují.

Služby, které jsou součástí dodávky

• Výroba, otestování a dodání Univerzálního rámu MAPRO Standard
• Implementace základního programu stanice
• Konstrukce a výroba matrice
• Příprava a otestování SW programu pro matrici
• Testovací provoz v našich provozovnách (vyžaduje vzorky)
• Přeprava, instalace a oživení u zákazníka v případě potřeby
• Základní zaškolení práce s pracovištěm v případě potřeby
• CE prohlášení o shodě
• Dokumentace potřebná pro provoz a údržbu pracoviště
