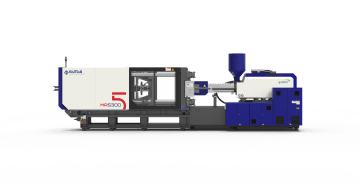

MARS V
Nová generace našeho bestselleru se stala se zavedením významných úprav vynikající než kdy dříve. Nové motory a inteligentní řízení pohybu zajišťují ještě přesnější a stabilnější výrobní proces. Vstřikovací lisy Mars V se používají v široké škále výrobních aplikací, jako jsou: spotřební zboží, hračky nebo stavebnictví. Optimalizované základní komponenty, jako vstřikovací jednotka, zvyšují produktivitu a kvalitu výroby světově nejuznávanějšího vstřikovacího stroje.
Servohydraulický přepínač
600 - 33 000 kN
Nový servosystém s vysokým pohonem
Vysoká opakovatelnost
Hlavní výhody
Inteligentní + Dynamický + Interaktivní
Zavírací jednotka - optimalizovaná konstrukce pohyblivé desky zajišťuje rovnoměrné rozložení upínacích sil, sníženou deformaci desky a zvýšenou přesnost pohybu. Ještě lepší řízení procesu s inteligentními algoritmy.
Systém servopohonu
Nový vysoce výkonný servosystém podporovaný digitálním, vysoce dynamickým a citlivým kodérem.
Otevřená integrace
Na základě standardů OPC pro komunikaci a přenos dat podporuje ovladač KEBA používaný v řadě MARS integraci Průmyslu 4.0. Umožňuje interakci se všemi oblíbenými rozhraními, komunikaci s periferními zařízeními a výměnu dat se systémy MES.
Standardní technické specifikace
Systém zamykání
- 5 bodový dvojitý kloubový systém pro uzavírací jednotku formy
- 5 stupňové otevírání/zavírání formy, nastavitelný tlak a rychlost
- Inteligentní Smart mód pro otevírání/zavírání forem
- Uzavřená konstrukce desky formy
- Elektrické a hydraulické dvojité zabezpečení, hydraulické zabezpečení se zpětnou vazbou (MA600V-MA10000V)
- Mechanická, elektrická a hydraulická bezpečnost tří interloků a hydraulická bezpečnost se zpětnovazebním signálem (MA12000V-MA33000V)
- Nastavení výšky formy pomocí hydraulického motoru
- Centrální olejový mazací systém pro kloubovou jednotku upínání formy (MA600V-MA13000V)
- Centrální mazací systém pro upínací kloubovou jednotku formy (MA14000V-MA33000V)
- Systém olejového mazání pro sloupky a pohyblivou desku
- Automatické mazání pro nastavení formy (MA7000V-MA33000V)
- Podpora pohyblivé desky pro snížení deformací tyčí
- Hydraulické ovládání vyhazování ve více režimech, nastavitelný tlak a rychlost
- Funkce automatického nastavení výšky formy pro nastavení uzavírací síly
- 1 jádro a možnost připojení dalšího 1 jádra (připojení M14*1,5 ) (MA600V-MA2500V)
- 1 jádro a možnost připojení dalšího 1 jádra (připojení M18*1,5 ) (MA2800V-MA4700V)
- 2 jádra a možnost připojení dalšího 1 jádra (připojení M18*1,5 ) (MA5300V-MA6000V)
- 2 jádra a možnost připojení dalších 2 jader (připojení M22*1,5 ) (MA7000V-MA14000V)
- 3 jádra a možnost připojení dalšího 1 jádra (připojení M22*1,5 ) (MA16000V-MA28000V)
- 4 jádra bez možnosti připojení dalšího jádra (připojení M22*1,5 ) (MA33000V)
- 4 okruhy vodního konektoru pro chlazení formy（10mm rychlý vzduchový konektor）(MA600V-MA1200V)
- 6 okruhů vodního konektoru pro chlazení formy（10mm rychlý vzduchový konektor）(MA1600V-MA2500V)
- 7 okruhů vodního konektoru pro chlazení formy（10mm rychlý vzduchový konektor）(MA2800V-MA6000V)
- Na pohyblivé a pevné desce je 8 okruhů vodních konektorů pro chlazení formy（12mm rychlý vzduchový konektor）(MA7000V-MA14000V)
- Na pohyblivé a pevné desce je 10 okruhů vodních konektorů pro chlazení formy（12mm rychlý vzduchový konektor）(MA16000V-MA24000V)
- Na pohyblivé a pevné desce je 12 okruhů vodních konektorů pro chlazení formy（12mm rychlý vzduchový konektor) (MA28000V-MA33000V)
- Funkce ochrany formy
- Speciální přepínací tyč
- Snímač pro otevření/zavření formy a vyhazování
- Brždění otevření/zavření formy
- Zařízení pro rychlé připojení vyhazovače
- Pneumatické zařízení pro otevírání předních pohyblivých dveří (MA7000V-MA9000V)
- Elektrické přední bezpečnostní dveře (MA10000-MA33000V)
- Instalace bezpečnostní plošiny v oblasti formy (MA12000V-MA33000V)
- Deska s T-drážkou a šnekem
Systém vstřikování
- Plastifikační jednotka třídy odolnosti proti opotřebení (≤30%GF) (MA600V=A/B/C)
- Plastifikační jednotka odolná proti opotřebení (≤20%GF, střední míchání) (MA900V-MA3200V= A/B/C; MA3800V-MA4700V= A/B/C/D)
- Změkčovací jednotka odolná proti korozi (aplikace bez zpomalovačů hoření na bázi fosforu, střední míchání) (MA5300V-MA21000V= A/B)
- Plastifikační jednotka odolná proti opotřebení (≤20%GF, střední míchání) (MA5300V-MA18500V= C/D; MA21000V = C)
- Specialní plastifikační jednotky s vysokou odolností pro velkoobjemové výlisky (MA21000V= D)
- Standardní plastové díly pro rychlou plastifikaci pro velkoobjemové výlisky (MA24000V - MA33000V)
- Jednopístový systém vstřikování (MA600V-MA2500V)
- Vyvážený dvoupístový sytém vstřikování (MA2800V - MA33000V)
- Řízení dvoupístové vstřikovací jednotky
- Dvojitá lineární vedení
- Řízení polohy spuštění od vstřikování po dotlak (čas a poloha)
- Funkce sledování polohy vstřikování, odměřování polohy vstřiku
- Potenciometr pro vstřik (MA13000V-MA33000V)
- Vytáčecí vstřikovací jednotka
- Ochranný kryt vstřikovací jednotky
- Ochranný kryt trysky
- Ochranné deky vstřikovací komory pro úsporu energie (MA600V-MA10000V)
- Zařízení pro regulaci teploty ve vstřikovací komoře PID
- Keramické topné pásy (MA2500V-MA33000V)
- Řízené vodní chlazení pod násypkou
- Funkce časového ohřevu
- Ochrana studeného startu plastifikace
- Prodlužená tryska
- Zařízení pro vycentrování trysek
- Tři režimy odjezdu vstřikovací jednotky: po plastifikaci, před otevřením formy a po vstřikování.
- Funkce dekomprese
- opěrná podpora vstřikovací komory
- Elektrické dávkování bez možnosti paralelního pohybu (MA600V-MA12000V)
- Motor s vysokým točivým momentem pro plastifikaci (MA13000V-MA33000V)
- Proporcionální ventil nastavení zpětného tlaku dávky (5 stupňová regulace)
- 6 stupňové řízení vstřiku, 6 stupňové řízení dotlaku a 5 stupňový profil plastifikace; nastavitelný tlak a rychlost. (MA600V-MA6000V a MA24000-MA33000)
- 6 stupňové řízení vstřikování, 5 stupňové řízení dotlaku a 5 stupňový profil plastifikace; nastavitelný tlak a rychlost. (MA7000-MA21000)
- Funkce uzavíratelné trysky
- Funkce zrychlení vstřiku (MA600V-MA4700V)
- Automatické čištění
- Snímač otáček šneku
- Deska z nerezové oceli (MA600V-MA2500V)
- Kryt s protiskluzovým vzorem (MA2800V-MA33000V)
- Pojezdová spojka pro násypku (MA600V-MA3800V)
- Standardní běžná násypka
- Násypná plošina (MA16000V-MA33000V)
- 3 sady zásuvek pro přídavná zařízení（380V,1X32A,2X16A）
- 1 sada zásuvek pro přídavná zařízení（220V,1X10A）
Systém hydraulický
- Vysoce výkonný systém řízení výkonu servomotoru
- Tichý hydraulický řídicí systém
- Zařízení pro rychlé uzavírání forem
- Sledování teploty oleje
- Externí olejový filtr (MA600V-MA2500V)
- Nezávislý filtr (MA2800V-MA33000V)
- Optimalizovaná kombinace vysoce výkonných hydraulických komponent
- Samotěsnicí olejový sací filtr, snadná demontáž a rychlé čištění, filtr s funkcí alarmu blokování filtru (MA2500V-MA3300V)
- Ukazatel hladiny oleje s alarmem při nízké hladině (MA2000V-MA33000V)
- Paralelní otevření formy a vyhazování nebo paralelní otevření formy a vytahování jádra (MA7000V-MA33000V)
- Chladič hydraulického oleje
- Regulační vodní ventil pro zvýšení teploty oleje
Systém elektrický
- Export programu stroje
- Napájení: 380V/3P/50Hz
- Základní vybavení obsahuje program, štítek a uživatelskou příručku v anglickém jazyku
- Přednastavení technických parametrů
- Vestavěné standardní rozhraní pro programování robotů od Haitianu (MA600V-47000V)
- Standardní elektrické rozhraní robota (pevná deska) od Haitianu (MA5300V-MA33000V)
- Spínač blokování provozu bez dozoru
- Paměť formy
- Řídicí jednotka Techmation 5530, 12' barevný LCD, hliníkový panel (MA600V-MA6000V)
- Řídicí jednotka Techmation 5530, 12' barevný LCD, hliníkový panel (MA7000V-MA33000V)
- Podpora rozšíření USB, lze realizovat ukládání parametrů formy libovolně velké
- Funkce automatické diagnostiky poruch systému
- Stop tlačítko u předních a zadních dveří
- Monitorování nastavených parametrů
- Bezpečnostní ochranné zařízení elektromotoru
- Funkce testování systémového hardwaru I/O
- Funkce řízení a kontroly životnosti dílů
- S.S.R pro regulaci teploty
- Vestavěné elektrické rozhraní pro vzduch
- Zobrazení teplotní odchylky
- Funkce ochrany blokování elektrického hardwaru
- Funkce Go-factory
- 2 sady elektrického rozhraní pneumatického ventilu (bez ventilu)
Ostatní
- Uzamykatelná ochranná dvířka zamykací jednotky
- Standarní barva od Haitianu
- Nastavitelné vyrovnávací zařízení stroje
- Upínky pro formy
- Senzor pro pád výlisku (MA600V-MA2500V)
- Výpadový skluz pro výlisky (MA600V-MA2500V)
- Krabice s příslušenstvím
- Náhradní díly
- Běžné nástroje pro údržbu a instalaci
- Výstražná kontrolka (dvoubarevná, siréna)
- Výstražná kontrolka (tříbarevná, siréna)
- Zlepšený přístup pro upínání formy - obslužná strana (MA4700V-MA8000V)
